Quem trabalha com redes aéreas de distribuição já deve ter se deparado com a dúvida: o cabo quadruplex que o projeto pede precisa de neutro nu ou neutro isolado? Parece um detalhe, mas essa escolha tem consequências diretas na aprovação pela concessionária e na segurança da instalação.

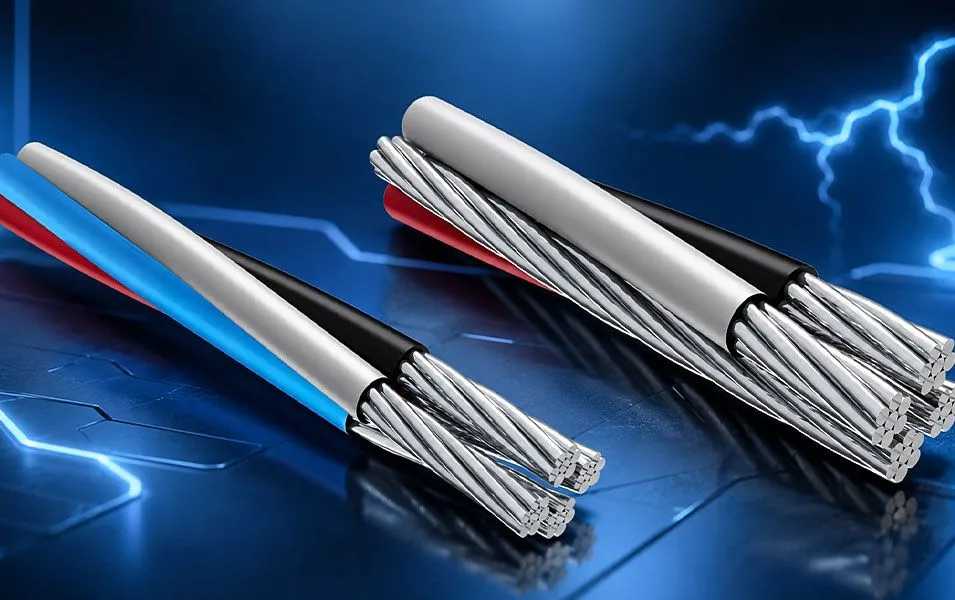

O cabo quadruplex é formado por quatro condutores de alumínio torcidos entre si, projetado para instalações aéreas. Ele aparece principalmente em dois contextos: nas redes de distribuição secundária, que levam energia dos transformadores até os postes próximos às residências, e nos ramais de entrada de serviço, que conectam a rede pública à edificação.
O alumínio é o material padrão nesse tipo de cabo porque combina boa condutividade elétrica com peso reduzido e custo menor do que o cobre, o que facilita a sustentação em vãos longos e reduz o custo total do projeto.
O condutor neutro é o fio que fecha o circuito elétrico e estabiliza a tensão entre as fases. Nos cabos quadruplex mais antigos, esse condutor era nu, sem nenhuma camada protetora ao redor. Em redes mais antigas, essa configuração era aceita sem problemas.
Com o tempo, as distribuidoras de energia passaram a exigir o neutro isolado em novos projetos, especialmente em áreas urbanas e em redes de distribuição secundária modernas. A isolação protege o condutor contra contato acidental com galhos, estruturas metálicas e outras interferências externas.
A identificação é simples: o condutor neutro isolado é revestido na cor azul, o que facilita a leitura em campo durante a instalação e a manutenção.
A NBR 8182 é a norma brasileira que regula os cabos de potência multiplexados auto-sustentados. Ela estabelece os critérios de isolação, a tensão de trabalho admitida (0,6/1 kV) e os tipos de condutor neutro aceitos:
Atender à NBR 8182 não é burocracia. É o critério que as concessionárias usam para aceitar ou rejeitar o material na vistoria. Um cabo fora das especificações pode inviabilizar a homologação do projeto inteiro.
Os cabos quadruplex estão disponíveis em seções que vão de 10 mm² a 120 mm². A seção certa depende da carga que o circuito precisa suportar e do comprimento do trecho.
Quanto à isolação, há duas opções principais:
Escolher XLPE onde PE seria suficiente não causa problema técnico, mas pode aumentar o custo sem necessidade. O inverso, no entanto, pode comprometer a durabilidade do cabo.
Três situações aparecem com frequência em campo e geram retrabalho:
Antes de fechar qualquer pedido, vale checar três pontos básicos: a etiqueta do carretel com os dados técnicos do produto, a documentação que comprova conformidade com a NBR 8182 e se o fornecedor é homologado pelas concessionárias da região onde a obra será executada.
Esse último ponto é mais importante do que parece. Fornecedores homologados pelas companhias de energia precisam manter padrões que reduzem o risco de rejeição do material em obra.
O cabo quadruplex com neutro isolado disponível na VGS atende à NBR 8182, está disponível nas variações CA, CAL e CAA, e pode ser fornecido com isolação em PE ou XLPE conforme a necessidade do projeto.
Projetos com vãos longos, regiões onde a distribuidora local tem exigências específicas ou obras com prazo apertado são situações em que vale conversar com alguém que conheça bem o produto antes de fechar o pedido. Um erro de especificação nesse ponto custa mais caro do que qualquer consultoria prévia.
Se você tem dúvida sobre qual configuração é a certa para o seu projeto, entre em contato com a equipe técnica da VGS antes de definir o pedido.
A forma mais segura é consultar o padrão de entrada e as exigências locais da distribuidora antes de comprar. Na prática, muitas concessionárias passaram a exigir neutro isolado em novos projetos, especialmente em áreas urbanas e em redes secundárias. Se você especificar neutro nu onde já é obrigatório isolado, o material pode ser reprovado na vistoria e gerar retrabalho.
No quadruplex com neutro isolado, o neutro vem revestido e normalmente é identificado pela cor azul. Essa identificação ajuda tanto na instalação quanto na manutenção, reduzindo risco de erro em campo.
Confira três itens: a etiqueta do carretel com os dados técnicos do cabo (seção, tipo de neutro e tipo de isolação), a documentação de conformidade com a NBR 8182 e se o fornecedor é homologado pela concessionária da região. Esses pontos reduzem muito o risco de o cabo ser recusado na obra.
O PE atende à maioria dos projetos padrão. Já o XLPE é indicado quando a operação tende a ser mais quente ou mais carregada, pois suporta temperatura de trabalho mais alta (90°C) e pode melhorar a vida útil nessas condições. Usar XLPE onde PE bastaria normalmente só aumenta o custo; usar PE onde o ideal seria XLPE pode reduzir a durabilidade.
