Quem trabalha com redes aéreas de baixa tensão conhece bem o cabo triplex. O que ainda gera dúvida, mesmo em profissionais experientes, é a escolha entre o neutro nu e o neutro isolado e, mais importante, quando cada um é obrigatório.
Essa não é uma dúvida de iniciante. Ela aparece em projetos reais, em especificações técnicas de distribuidoras e na hora de fechar pedido com o fornecedor. Entender a diferença evita retrabalho, não conformidades e atraso na vistoria.

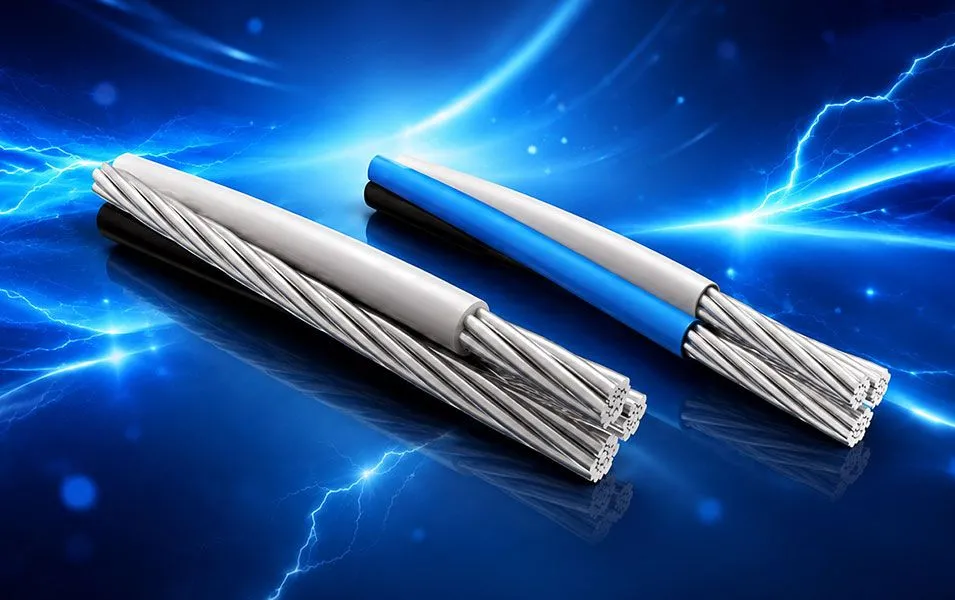

No cabo triplex convencional, o condutor neutro é encordoado junto aos condutores de fase sem nenhuma cobertura isolante. Já no cabo com neutro isolado, esse condutor recebe uma camada de isolação, geralmente na cor azul, conforme prevê a NBR 8182, norma que regula os cabos de potência multiplexados no Brasil.
Na prática, essa isolação reduz o risco de contato acidental durante a manutenção, protege o condutor contra oxidação acelerada e evita interferências com galhos e outros condutores próximos. Em redes instaladas perto de vegetação densa, isso faz diferença na durabilidade da instalação.
A NBR 8182 permite as duas configurações, mas cada distribuidora de energia define em seus próprios cadernos técnicos qual deve ser usada em cada situação. De modo geral, o neutro isolado costuma ser exigido em:
Por isso, antes de especificar o material, consulte o caderno técnico da distribuidora responsável pela área do projeto. A norma define o padrão, mas a distribuidora tem a palavra final sobre o que aceita na vistoria.
Além de nu ou isolado, o condutor neutro pode ser fabricado em três composições diferentes, e essa escolha também afeta o desempenho em campo:
A escolha errada pode comprometer o tensionamento do cabo ao longo do tempo, especialmente em instalações expostas a variações climáticas.
Um erro frequente é comprar o cabo triplex sem verificar se o neutro é nu ou isolado, percebendo o problema só na entrega ou na vistoria da distribuidora. Outro ponto de atenção é a seção do condutor: as opções vão de 10 mm² a 120 mm², e subdimensionar por não considerar a carga total do circuito gera retrabalho evitável.
O tipo de isolação também importa. Cabos com isolação em XLPE (polietileno reticulado) suportam temperaturas mais altas e são mais indicados para instalações com maior variação térmica. O PE (polietileno convencional) atende bem aplicações padrão, mas tem limites mais estreitos.
A NBR 8182 exige que os dados de identificação estejam impressos na capa do cabo. Verifique a cor do neutro, a seção, o tipo de isolação e o fabricante. Ao receber o material, solicite ao fornecedor o laudo do lote e a rastreabilidade do produto.
A VGS comercializa o cabo triplex com neutro isolado em conformidade com a NBR 8182, com seções de 10 mm² a 120 mm² e opções de neutro em CA, CAA ou CAL, incluindo documentação para rastreabilidade do lote, o que facilita a comprovação de conformidade junto às distribuidoras.
| Configuração | Aplicação típica | Vantagem principal | Quando é exigido |
|---|---|---|---|
| Neutro nu | Redes aéreas padrão | Menor custo, instalação simples | Onde a distribuidora permite |
| Neutro isolado | Áreas urbanas, entradas de serviço, regiões com vegetação | Proteção contra contato, oxidação e furto | Onde especificado no caderno técnico da distribuidora |
A decisão correta começa no projeto, não na hora da compra. Definir a configuração do neutro antes de fechar o pedido evita não conformidades, devoluções e atrasos que comprometem o cronograma da obra.
Se precisar de suporte técnico para definir a especificação ideal, fale com a equipe da VGS. São mais de 30 anos de experiência no setor elétrico para ajudar na escolha certa.
No cabo triplex com neutro nu, o condutor neutro não tem nenhuma cobertura protetora. No neutro isolado, esse condutor recebe uma camada de isolação, geralmente na cor azul, conforme a NBR 8182. A isolação reduz o risco de contato acidental durante manutenções, protege contra oxidação e dificulta o furto do material.
A NBR 8182 permite as duas configurações, mas cada distribuidora de energia define nos seus cadernos técnicos qual deve ser usada em cada situação. Por isso, antes de especificar o material, é necessário consultar o caderno técnico da distribuidora responsável pela área do projeto.
O neutro isolado é mais frequentemente exigido em áreas urbanas com maior risco de contato acidental, regiões com histórico de furto de cabos, instalações próximas a vegetação densa e entradas de serviço residencial ou comercial em determinados territórios de concessão.
Depende da aplicação. O CA é mais leve e indicado para vãos curtos em instalações urbanas simples. O CAA tem maior resistência mecânica e é recomendado para vãos longos ou regiões com ventos fortes. O CAL oferece um equilíbrio entre resistência e peso, sendo adequado para instalações urbanas convencionais.
