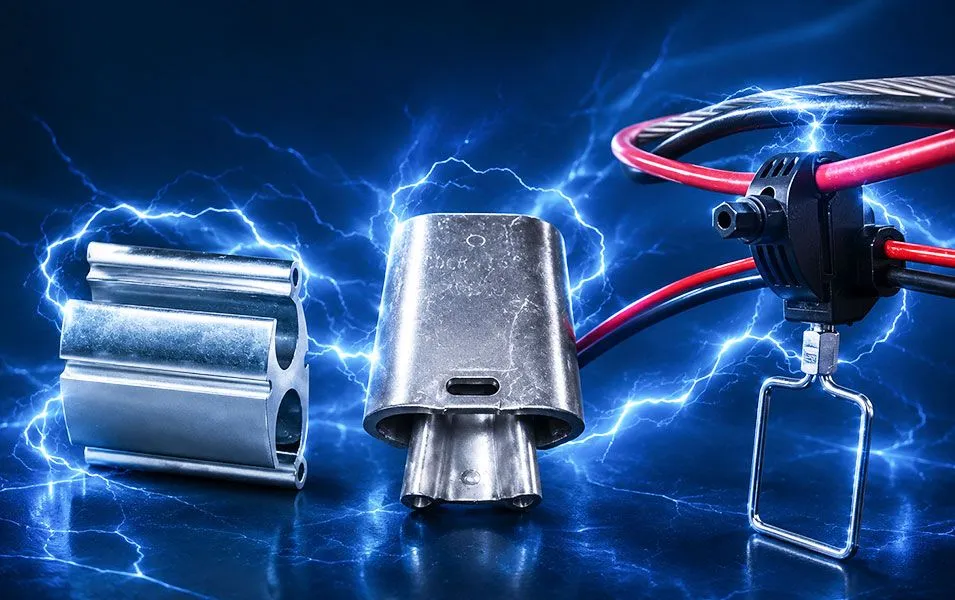

Perfurante, compressão e cunha: como escolher o conector

Se a sua rede ou instalação está boa no comissionamento, mas começa a dar aquecimento, queda de tensão ou falhas intermitentes meses depois, o suspeito número 1 costuma ser a conexão. E, na prática, isso aparece quando a compra escolhe o conector pelo que é mais rápido de instalar, e não pelo conjunto cabo + material + ferramenta + ambiente.

Conector não é item de prateleira, é item de engenharia. Um conector perfurante (IPC), um conector por compressão e um conector tipo cunha podem funcionar no dia 1, mas ter comportamentos muito diferentes no dia 180.

O motivo é simples e numérico: aquecimento elétrico segue P = I²R. Se a resistência de contato (R) sobe por mau aperto, crimpagem errada ou corrosão, a potência dissipada (P) sobe junto, e o calor acelera envelhecimento, oxidação e afrouxamento.

Regra de ouro para compras técnicas: não padronize só o conector. Padronize o “kit de conexão” (conector + cabo + ferramenta + procedimento) e exija rastreabilidade do lote.

Por que o “mais fácil” pode dar defeito depois

Conexão elétrica é interface mecânica. Ela precisa manter pressão, área de contato e proteção contra ambiente (umidade, sais, poluição, UV) por anos, não por horas.

• Falhas intermitentes: aparecem com vento, vibração, variação térmica, manobra de carga.
• Aquecimento localizado: pode não derrubar disjuntor, mas acelera a degradação e cria “ponto quente”.
• Oxidação: alumínio é mais sensível ao filme de óxido; conexão pede técnica e materiais compatíveis.

O que confunde muita gente é que o defeito não nasce grande. Ele nasce pequeno (um aperto fora de especificação, um contato parcial, uma crimpagem incompleta) e vai crescendo com ciclos de carga.

Para entender o mecanismo físico do aquecimento por efeito Joule (base do I²R), vale a leitura de referência: Britannica – Joule heating.

Comparativo rápido: perfurante vs compressão vs cunha

Não existe melhor conector universal; existe o mais adequado ao seu cenário. A tabela abaixo ajuda a filtrar por risco típico e ponto de atenção de compra.

Se a sua obra tem pressão de prazo, a tentação é “IPC em tudo”. Mas IPC é excelente quando está dentro do envelope de aplicação e com procedimento correto; fora disso, ele vira o caminho mais curto para retorno de equipe.

Como checar marcação e documentação para evitar material reprovado

Erros de especificação que geram aquecimento meses depois

A maioria dos problemas não são “defeitos de fábrica”, é sim a combinação errada. Abaixo estão os erros mais comuns que eu vejo em compras técnicas e campo.

1. Alumínio com acessório “genérico”: sem considerar óxido, pasta antioxidante e compatibilidade bimetálica quando aplicável.
2. Faixa de seção “no limite”: conector pega, mas trabalha com pouca margem mecânica.
3. Ferramenta errada: crimpagem com matriz diferente da recomendada pelo fabricante.
4. Sem controle de torque: principalmente em perfurantes e conectores mecânicos.
5. Ambiente ignorado: maresia, área industrial, umidade constante e UV mudam o jogo.

Um detalhe contraintuitivo: sobrar força também pode ser problema. Aperto excessivo pode deformar condutor, cortar fios, danificar isolação ou “estrangular” a área efetiva de contato.

Miniestudo técnico: o que um pequeno R faz no seu I²R

Imagine um alimentador em carga constante e um ponto de conexão que aumenta resistência por oxidação. Você não precisa de números absolutos para entender a tendência: se R dobra, P dobra (P = I²R). Isso explica por que um “ponto morno” vira “ponto quente” com o tempo.

O campo costuma perceber tarde, quando já há escurecimento, cheiro, isolação endurecida ou queda de tensão em horário de pico. A prevenção acontece no pedido, não na manutenção.

Roteiro de cotação à prova de ruído

Se você compra por WhatsApp, e-mail ou telefone, o risco é a especificação incompleta virar troca, sobra e parada de equipe. Este roteiro reduz ruído e acelera aprovação interna.

• 1) Tipo de aplicação: derivação, emenda, terminal em barramento, rede aérea/compacta, entrada de serviço.
• 2) Condutor: material (Al/Cu), classe (encordoado/compactado), seção (mm²) e construção.
• 3) Isolação e tensão: PE/XLPE, 0,6/1 kV, 15/25/35 kV (quando aplicável).
• 4) Ambiente: urbano/industrial/rural, UV, umidade, corrosão.
• 5) Ferramenta disponível: prensa, matriz, calibragem; ou necessidade de solução sem ferramenta.
• 6) Evidências: ficha técnica, instrução de instalação, lote e rastreabilidade.

Esse “pacote” de informações é o que permite comparar propostas sem cair em equivalentes duvidosos. E é aqui que uma distribuidora com suporte técnico faz diferença no prazo real da obra.

Como a falta de visibilidade de estoque vira atraso e retrabalho

Como a VGS Energia ajuda a reduzir falhas de conexão

A VGS Energia atua como distribuidora de materiais elétricos para baixa, média e alta tensão, com mais de 30 anos, homologações e foco em pronta entrega. Isso encurta o caminho entre especificação e material correto em campo.

• Suporte técnico para validar compatibilidade entre cabo, conector/terminal e aplicação.
• Portfólio e procedência alinhados a marcas líderes e exigências de utilidades.
• Estoque e logística para reduzir “compra emergencial” (onde mais se erra).

Na prática, o ganho não é só preço unitário. É reduzir retorno de equipe, risco de aquecimento e interrupções que custam mais que o conector.

Pontos de atenção em cabos e segurança que impactam a operação

O que pedir do fornecedor antes de fechar

Use este checklist como anexo do seu pedido. Ele também ajuda a documentar decisão para auditoria, inspeção e manutenção.

1. Ficha técnica e aplicação recomendada (derivação, emenda, terminal etc.).
2. Compatibilidade explícita com Al/Cu e com a seção (mm²).
3. Instrução de instalação (torque, ferramenta, matriz, número de compressões).
4. Recomendação de pasta antioxidante e limpeza/preparo do condutor (quando aplicável).
5. Rastreabilidade: lote, nota e identificação do produto.

Para aprofundar o tema de conectores perfurantes e suas aplicações típicas, consulte também materiais técnicos de fabricantes: Ensto – insulation piercing connectors. Para boas práticas de crimpagem e ferramentas, um ponto de partida é: Panduit – ferramentas e instalação.

Se você quer reduzir falhas intermitentes, comece pelo pedido: conexão é projeto, não improviso. Para validar a especificação do seu conector/terminal e receber cotação com orientação do nosso time, fale com a VGS Energia.
