CONDUTOR FASE
Alumínio nu têmpera h19 encordoamento classe 1 e classe 2 compactada.
CONDUTOR NEUTRO
Alumínio nu (CA), liga de alumínio (CAL), ou alma de aço (CAA). Encordoamento classe 2 redondo normal.
ISOLAÇÃO
Composto polietileno (PE) 70° ou polietileno reticulado XLPE 90°C.
APLICAÇÃO
Indicado para toda rede urbana de distribuição secundária e também para secundária rural.

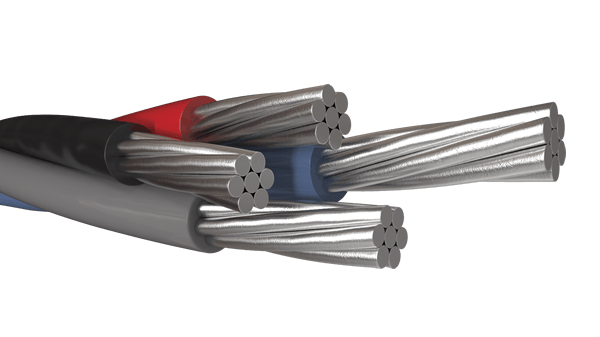

IDENTIFICAÇÃO
DUPLEX: Preto
TRIPLEX: Preto – Cinza
QUADRUPLEX: Preto – Cinza – Vermelho
NEUTRO QUANDO ISOLADO: Azul Claro
NORMAS APLICÁVEIS
NBR 8182: cabos de Potência Multiplexado Auto-sustentados com Isolação Extrudado de PE (termoplástico) ou XLPE (Termofixo), para tensões até 0,6/1 kV.
|
TABELA 47 – CABOS MULTIPLEX (DUPLEX) |
|||||||||
|
FORMAÇÃO SEÇÃO NOMINAL (mm²) |
CONDUTOR FASE CONDUTOR NEUTRO – CA CABO COMPLETO |
||||||||
|
Nº FIOS |
DIÂMETRO CONDUTOR (mm) |
ESPESSURA ISOLAÇÃO (mm) |
Nº FIOS DIÂMETRO (mm) |
DIÂMETRO CONDUTOR (mm) |
CARGA RUPTURA (daN) |
DIÂMETRO EXTERNO (mm) |
MASSA APROX. (kg/km) |
RESIST. ELÉTR. C.C. (Ohm/km) |
|
|
1 x 1 x 10 + 10 |
N – 7 |
4,05 |
1,20 |
7 / 1,36 |
4,08 |
195 |
10,7 |
79 |
3,080 |
|
1 x 1 x 16 + 16 |
C – 7 |
4,70 |
1,20 |
7 / 1,70 |
5,10 |
300 |
12,4 |
112 |
1,910 |
|
1 x 1 x 25 + 25 |
C – 7 |
5,95 |
1,40 |
7 / 2,11 |
6,33 |
446 |
15,2 |
168 |
1,200 |
|
1 x 1 x 35 + 35 |
C – 7 |
7,00 |
1,60 |
7 / 2,50 |
7,50 |
614 |
18,0 |
235 |
0,868 |
|
1 x 1 x 50 + 50 |
C – 7 |
8,20 |
1,60 |
7 / 3,00 |
9,00 |
836 |
20,7 |
313 |
0,641 |
|
1 x 1 x 70 + 70 |
C – 19 |
9,90 |
1,80 |
7 / 3,45 |
10,30 |
1081 |
25,0 |
440 |
0,443 |
|
1 x 1 x 95 + 95 |
C – 19 |
11,50 |
2,00 |
19 / 2,52 |
12,60 |
1478 |
29,0 |
552 |
0,320 |
|
1 x 1 x 120 + 120 |
C – 19 |
12,90 |
2,00 |
19 / 2,90 |
14,50 |
2054 |
32,8 |
720 |
0,253 |
|
SEÇÃO NOMINAL (mm²) |
Nº FIOS |
DIÂMETRO CONDUTOR (mm) |
ESPESSURA ISOLAÇÃO (mm) |
Nº FIOS DIÂMETRO (mm) |
DIÂMETRO CONDUTOR (mm) |
CARGA RUPTURA (daN) |
DIÂMETRO EXTERNO (mm) |
MASSA APROX. (kg/km) |
RESIST. ELÉTR. C.C. (Ohm/km) |
|
1 x 1 x 25 + 25 |
C – 7 |
5,95 |
1,40 |
7 / 2,11 |
6,33 |
778 |
15,2 |
168 |
1,200 |
|
1 x 1 x 35 + 35 |
C – 7 |
7,00 |
1,60 |
7 / 2,50 |
7,50 |
1092 |
18,0 |
235 |
0,868 |
|
1 x 1 x 50 + 50 |
C – 7 |
8,20 |
1,60 |
7 / 3,00 |
9,00 |
1592 |
20,7 |
313 |
0,641 |
|
1 X 1 X 70 + 70 |
C – 19 |
9,90 |
1,80 |
7 / 3,45 |
10,30 |
1791 |
24,1 |
440 |
0,443 |
|
SEÇÃO NOMINAL (mm²) |
Nº FIOS |
DIÂMETRO CONDUTOR (mm) |
ESPESSURA ISOLAÇÃO (mm) |
Nº FIOS DIÂMETRO (mm) |
ALUMÍNIO |
AÇO |
DIÂMETRO CONDUTOR (mm) |
CARGA RUPTURA (kN) |
DIÂMETRO EXTERNO (mm) |
MASSA APROX. (kg/km) |
RESIST. ELÉTR. C.C. (Ohm/km) |
|
1x1x16+16 |
C-7 |
4,70 |
1,20 |
7 / 1,36 |
6/1,68 |
1/1,68 |
5,04 |
5,31 |
10,7 |
79 |
1,91 |
|
1x1x25+25 |
C-7 |
5,95 |
1,40 |
7 / 1,70 |
6/2,12 |
1/2,12 |
6,36 |
8,3 |
12,4 |
112 |
1,20 |
|
1x1x35+35 |
C-7 |
7,00 |
1,60 |
7 / 2,06 |
6/2,67 |
1/2,67 |
8,01 |
12,65 |
15,2 |
168 |
0,868 |
|
1x1x50+50 |
C-7 |
8,20 |
1,60 |
7 / 2,50 |
6/3,37 |
1/3,37 |
10,11 |
19,46 |
18,0 |
235 |
0,691
|
|
TABELA 48 – CABOS MULTIPLEX (TRIPLEX) |
|||||||||
|
FORMAÇÃO SEÇÃO NOMINAL (mm²) |
CONDUTOR FASE CONDUTOR NEUTRO – CA CABO COMPLETO |
||||||||
|
Nº FIOS |
DIÂMETRO CONDUTOR (mm) |
ESPESSURA ISOLAÇÃO (mm) |
Nº FIOS DIÂMETRO (mm) |
DIÂMETRO CONDUTOR (mm) |
CARGA RUPTURA (daN) |
DIÂMETRO EXTERNO (mm) |
MASSA APROX. (kg/km) |
RESIST. ELÉTR. C.C. (Ohm/km) |
|
|
2 x 1 x 10 + 10 |
N – 7 |
4,05 |
1,20 |
7 / 1,36 |
4,08 |
195 |
14,2 |
131 |
3,080 |
|
2 x 1 x 16 + 16 |
C – 7 |
4,70 |
1,20 |
7 / 1,70 |
5,00 |
380 |
15,6 |
181 |
1,910 |
|
2 x 1 x 25 + 25 |
C – 7 |
5,95 |
1,40 |
7 / 2,11 |
6,33 |
446 |
19,2 |
268 |
1,200 |
|
2 x 1 x 35 + 35 |
C – 7 |
7,00 |
1,60 |
7 / 2,50 |
7,50 |
614 |
22,4 |
375 |
0,868 |
|
2 x 1 x 50 + 50 |
C – 7 |
8,20 |
1,60 |
7 / 3,00 |
9,00 |
836 |
24,9 |
491 |
0,641 |
|
2 x 1 x 70 + 70 |
C – 19 |
9,75 |
1,80 |
7 / 3,45 |
10,35 |
1101 |
29,2 |
675 |
0,443 |
|
2 x 1 x 95 + 95 |
C – 19 |
11,50 |
2,00 |
19 / 2,52 |
12,60 |
1178 |
43,0 |
920 |
0,320 |
|
2 x 1 x 120 + 120 |
C – 19 |
12,90 |
2,00 |
19 / 2,90 |
14,50 |
2040 |
49,0 |
1160 |
0,253 |
|
FORMAÇÃO SEÇÃO NOMINAL (mm²) |
CONDUTOR FASE CONDUTOR NEUTRO – CAL CABO COMPLETO |
||||||||
|
Nº FIOS |
DIÂMETRO CONDUTOR (mm) |
ESPESSURA ISOLAÇÃO (mm) |
Nº FIOS DIÂMETRO (mm) |
DIÂMETRO CONDUTOR (mm) |
CARGA RUPTURA (daN) |
DIÂMETRO EXTERNO (mm) |
MASSA APROX. (kg/km) |
RESIST. ELÉTR. C.C. (Ohm/km) |
|
|
2 x 1 x 25 + 25 |
C – 7 |
5,95 |
1,40 |
7 / 2,06 |
6,33 |
778 |
19,2 |
268 |
1,200 |
|
2 x 1 x 35 + 35 |
C – 7 |
7,00 |
1,60 |
7 / 2,50 |
7,50 |
1692 |
22,4 |
375 |
0,868 |
|
2 x 1 x 50 + 50 |
C – 7 |
8,20 |
1,60 |
7 / 3,00 |
9,00 |
1572 |
24,9 |
491 |
0,641 |
|
2 x 1 x 70 + 70 |
C – 19 |
9,75 |
1,80 |
7 / 3,45 |
10,35 |
1991 |
29,2 |
675 |
0,443 |
|
FORMAÇÃO SEÇÃO NOMINAL (mm²) |
CONDUTOR |
FASE |
CONDUTOR NEUTRO – CAA |
CABO COMPLETO |
||||||
|
Nº FIOS |
DIÂMETRO CONDUTOR (mm) |
ESPESSURA ISOLAÇÃO (mm) |
ALUMÍNIO |
AÇO |
DIÂMETRO CONDUTOR (mm) |
CARGA RUPTURA (kN) |
DIÂMETRO EXTERNO (mm) |
MASSA APROX. (kg/km) |
RESIST. ELÉTR. C.C. (Ohm/km) |
|
|
2 x 1 x 16 + 16 |
C – 7 |
4,70 |
1,20 |
6/1,68 |
1/1,68 |
5,04 |
5,31 |
15,6 |
192 |
1,91 |
|
2 x 1 x 25 + 25 |
C – 7 |
5,95 |
1,40 |
6/2,12 |
1/2,12 |
6,36 |
8,30 |
19,2 |
28,6 |
1,20 |
|
2 x 1 x 35 + 35 |
C – 7 |
7,00 |
1,60 |
6/2,67 |
1/2,67 |
8,01 |
12,65 |
22,4 |
406 |
0,868 |
|
2 x 1 x 50 + 50 |
C – 7 |
8,20 |
1,60 |
6/3,37 |
1/3,37 |
10,11 |
19,46 |
24,9 |
572 |
0,641 |
