ProductABNT NBR 7270/88
APLICAÇÕES
O uso do alumínio como um material para condutores elétricos tem grande desenvolvimento principalmente por suas propriedades elétricas. No entanto, os condutores de alumínio para a maioria das linhas de transmissão com vãos longos, necessitam de um reforço mecânico adicional. Para reforçar o condutor, são usados fios de aço galvanizado na alma dos cabos CAA.
APLICAÇÕES
É muito usado em linhas de transmissão aéreas e também em linhas de distribuição primária e secundária.
CONSTRUÇÃO

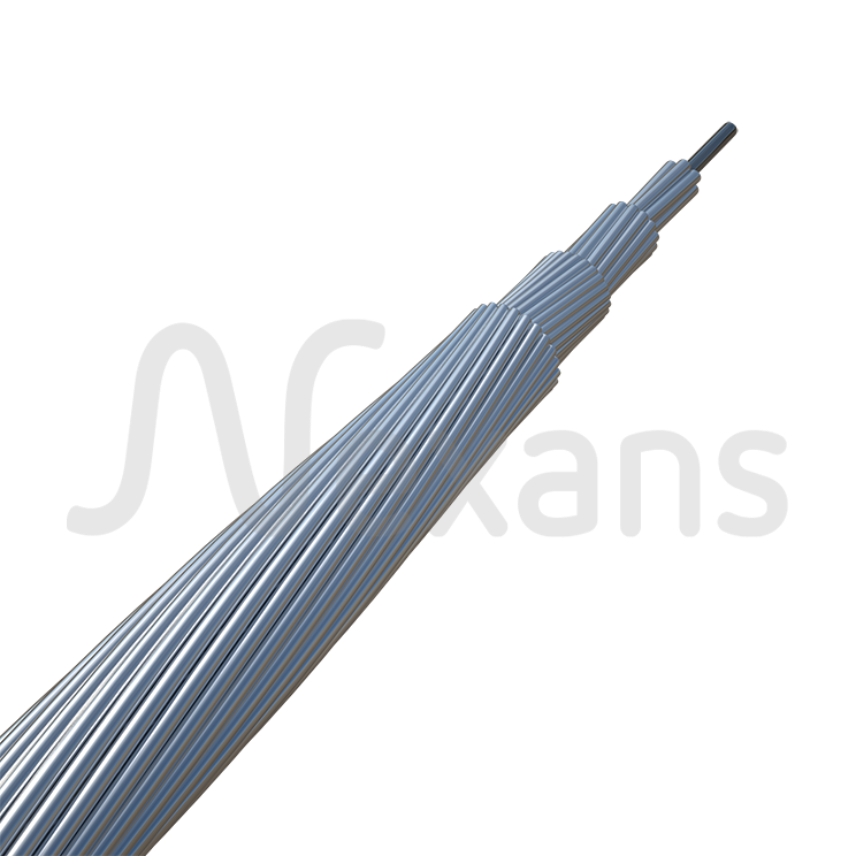

O cabo CAA é um condutor encordoado concentricamente com uma ou mais coroas de fios de alumínio 1350-H19 sobre a alma de aço. A alma pode ser fio sólido ou encordoado dependendo da seção transversal. Fio de aço está disponível nas classes de galvanização A e B.
O cabo CAA de acordo com os requisitos elétricos e mecânicos das linhas de transmissão ou distribuição, podem fornecer um projeto apropriado combinando a quantidade de fios de alumínio e fios de aço.
Condições para cálculo da Ampacidade
Temperatura do condutor = 75 °C;
Temperatura ambiente = 25 °C;
Velocidade do vento = 1 m/s, com sol.
CAA (ACSR) Grouse
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Grouse
- Bitola: 80 kcmil
- Seção transversal de alumínio: 40,54 mm²
- Seção nominal do condutor: 54,66 mm²
- Número de fios de alumínio: 8
- Diâmetro dos fios de alumínio: 2,54 mm
- Número de fios de aço: 1
- Diâmetro dos fios de aço: 2,54 mm
- Diâmetro do condutor: 9,32 mm
- Massa aprox.: 221,7 kg/km
- Diâmetro externo: 9,32 mm
CAA (ACSR) Petrel
Referência Nexans 64684
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Petrel
- Bitola: 101,8 kcmil
- Seção transversal de alumínio: 51,61 mm²
- Seção nominal do condutor: 81,71 mm²
- Número de fios de alumínio: 12
- Diâmetro dos fios de alumínio: 2,34 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,34 mm
- Diâmetro do condutor: 11,7 mm
- Massa aprox.: 377,5 kg/km
- Diâmetro externo: 11,7 mm
CAA (ACSR) Minorca
Referência Nexans 68378
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Minorca
- Bitola: 110,8 kcmil
- Seção transversal de alumínio: 56,11 mm²
- Seção nominal do condutor: 88,84 mm²
- Número de fios de alumínio: 12
- Diâmetro dos fios de alumínio: 2,44 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,44 mm
- Diâmetro do condutor: 12,2 mm
- Massa aprox.: 411,2 kg/km
- Diâmetro externo: 12,2 mm
CAA (ACSR) Leghorn
Referência Nexans 64698
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Leghorn
- Bitola: 134,6 kcmil
- Seção transversal de alumínio: 68,2 mm²
- Seção nominal do condutor: 107,98 mm²
- Número de fios de alumínio: 12
- Diâmetro dos fios de alumínio: 2,69 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,69 mm
- Diâmetro do condutor: 13,45 mm
- Massa aprox.: 499,1 kg/km
- Diâmetro externo: 13,45 mm
CAA (ACSR) Guinea
Referência Nexans 68386
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Guinea
- Bitola: 159 kcmil
- Seção transversal de alumínio: 80,36 mm²
- Seção nominal do condutor: 127,24 mm²
- Número de fios de alumínio: 12
- Diâmetro dos fios de alumínio: 2,92 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,92 mm
- Diâmetro do condutor: 14,6 mm
- Massa aprox.: 588,8 kg/km
- Diâmetro externo: 14,6 mm
CAA (ACSR) Dotterel
Referência Nexans 64692
- Acondicionamento: Comprimento cortado (2000m)
- Tipo de cabo: Dotterel
- Bitola: 176,9 kcmil
- Seção transversal de alumínio: 89,41 mm²
- Seção nominal do condutor: 141,56 mm²
- Número de fios de alumínio: 12
- Diâmetro dos fios de alumínio: 3,08 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,08 mm
- Diâmetro do condutor: 15,4 mm
- Massa aprox.: 654,3 kg/km
- Diâmetro externo: 15,4 mm
CAA (ACSR) Dorking
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Dorking
- Bitola: 190,8 kcmil
- Seção transversal de alumínio: 96,51 mm²
- Seção nominal do condutor: 152,81 mm²
- Número de fios de alumínio: 12
- Diâmetro dos fios de alumínio: 3,2 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,2 mm
- Diâmetro do condutor: 16,0 mm
- Massa aprox.: 707,2 kg/km
- Diâmetro externo: 16,0 mm
CAA (ACSR) Auk
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Auk
- Bitola: 203 kcmil
- Seção transversal de alumínio: 102,86 mm²
- Seção nominal do condutor: 130,64 mm²
- Número de fios de alumínio: 8
- Diâmetro dos fios de alumínio: 4,046 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 4,046 mm
- Diâmetro do condutor: 14,8 mm
- Massa aprox.: 502 kg/km
- Diâmetro externo: 14,8 mm
CAA (ACSR) Brahma
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Brahma
- Bitola: 203,2 kcmil
- Seção transversal de alumínio: 102,79 mm²
- Seção nominal do condutor: 194,57 mm²
- Número de fios de alumínio: 16
- Diâmetro dos fios de alumínio: 2,86 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,86 mm
- Diâmetro do condutor: 18,12 mm
- Massa aprox.: 1003,1 kg/km
- Diâmetro externo: 18,12 mm
CAA (ACSR) Cochin
Referência Nexans 64683
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Cochin
- Bitola: 211,3 kcmil
- Seção transversal de alumínio: 107,04 mm²
- Seção nominal do condutor: 169,48 mm²
- Número de fios de alumínio: 12
- Diâmetro dos fios de alumínio: 3,37 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,37 mm
- Diâmetro do condutor: 16,85 mm
- Massa aprox.: 783,6 kg/km
- Diâmetro externo: 16,85 mm
