Padrões
-
ProductABNT NBR 7271/88; ASTM B 231
É um condutor homogêneo encordoado com alumínio 1350, classe AA, usados em linhas aéreas.
APLICAÇÕES
O CA é usualmente um cabo nu para linhas de distribuição primária e secundária com vãos curtos onde não é requerida alta resistência mecânica. No entanto por ser um condutor de alumínio 1350 homogêneo, a ampacidade é bem otimizada.
CONSTRUÇÃO

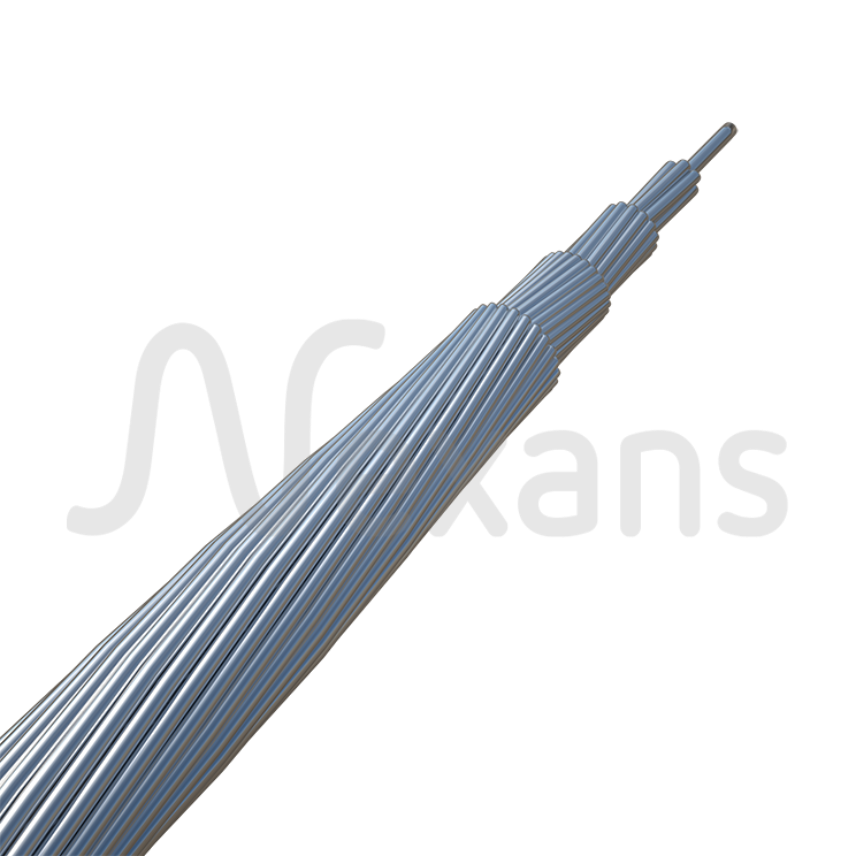

O CA é um condutor encordoado concentricamente com uma ou mais coroas de fios de alumínio 1350 H-19. O número de fios depende basicamente dos requisitos elétricos que definirão a seção transversal.
Condições para cálculo da Ampacidade
Temperatura do condutor = 75 °C;
Temperatura ambiente = 25 °C;
Velocidade do vento = 1 m/s, com sol.
CA (AAC) Pansy
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Pansy
- Flexibilidade do condutor: –
- Formato do condutor: RN
- Bitola (AWG): 1
- Seção nominal do condutor: 42,49 mm²
- Diâmetro dos fios de alumínio: 2,78 mm
- Diâmetro do condutor: 8,34 mm
- Massa aprox.: 117,1 kg/km
- Raio médio geométrico: 0,00302 m
- Diâmetro externo: 8,34 mm
CA (AAC) Poppy
Referência Nexans 64332
- Acondicionamento: Comprimento cortado (30000m)
- Tipo de cabo: Poppy
- Flexibilidade do condutor: Class AA
- Formato do condutor: Circular não compactado
- Bitola (AWG): 1/0
- Seção nominal do condutor: 53,52 mm²
- Diâmetro dos fios de alumínio: 3,12 mm
- Diâmetro do condutor: 9,36 mm
- Massa aprox.: 147,8 kg/km
- Raio médio geométrico: 0,00339 m
- Diâmetro externo: 9,36 mm
CA (AAC) Iris
Referência Nexans 64446
- Acondicionamento: Comprimento cortado (20000m)
- Tipo de cabo: Iris
- Flexibilidade do condutor: Class A
- Formato do condutor: Circular não compactado
- Bitola (AWG): 2
- Seção nominal do condutor: 33,54 mm²
- Diâmetro dos fios de alumínio: 2,47 mm
- Diâmetro do condutor: 7,41 mm
- Massa aprox.: 92,63 kg/km
- Raio médio geométrico: 0,00269 m
- Diâmetro externo: 7,41 mm
CA (AAC) Aster
Referência Nexans 64447
- Acondicionamento: Comprimento cortado (15000m)
- Tipo de cabo: Aster
- Flexibilidade do condutor: Class AA
- Formato do condutor: Circular não compactado
- Bitola (AWG): 2/0
- Seção nominal do condutor: 67,35 mm²
- Diâmetro dos fios de alumínio: 3,5 mm
- Diâmetro do condutor: 10,5 mm
- Massa aprox.: 186,1 kg/km
- Raio médio geométrico: 0,00381 m
- Diâmetro externo: 10,5 mm
CA (AAC) Lily
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Lily
- Flexibilidade do condutor: –
- Formato do condutor: RN
- Bitola (AWG): 3
- Seção nominal do condutor: 26,61 mm²
- Diâmetro dos fios de alumínio: 2,2 mm
- Diâmetro do condutor: 6,6 mm
- Massa aprox.: 73,4 kg/km
- Raio médio geométrico: 0,0024 m
- Diâmetro externo: 6,6 mm
CA (AAC) Phlox
Referência Nexans 64448
- Acondicionamento: Comprimento cortado (20000m)
- Tipo de cabo: Phlox
- Flexibilidade do condutor: Class AA
- Formato do condutor: Circular não compactado
- Bitola (AWG): 3/0
- Seção nominal do condutor: 84,91 mm²
- Diâmetro dos fios de alumínio: 3,93 mm
- Diâmetro do condutor: 11,79 mm
- Massa aprox.: 234,5 kg/km
- Raio médio geométrico: 0,00428 m
- Diâmetro externo: 11,79 mm
CA (AAC) Rose
Referência Nexans 64445
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Rose
- Flexibilidade do condutor: Class A
- Formato do condutor: Circular não compactado
- Bitola (AWG): 4
- Seção nominal do condutor: 21,12 mm²
- Diâmetro dos fios de alumínio: 1,96 mm
- Diâmetro do condutor: 5,88 mm
- Massa aprox.: 58,31 kg/km
- Raio médio geométrico: 0,00213 m
- Diâmetro externo: 5,88 mm
CA (AAC) Oxlip
Referência Nexans 64449
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Oxlip
- Flexibilidade do condutor: Class AA
- Formato do condutor: Circular não compactado
- Bitola (AWG): 4/0
- Seção nominal do condutor: 107,41 mm²
- Diâmetro dos fios de alumínio: 4,42 mm
- Diâmetro do condutor: 13,26 mm
- Massa aprox.: 296,6 kg/km
- Raio médio geométrico: 0,00481 m
- Diâmetro externo: 13,26 mm
CA (AAC) Peachbell
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Peachbell
- Flexibilidade do condutor: –
- Formato do condutor: –
- Bitola (AWG): 6
- Seção nominal do condutor: 13,21 mm²
- Diâmetro dos fios de alumínio: 1,55 mm
- Diâmetro do condutor: 4,65 mm
- Massa aprox.: 36,4 kg/km
- Raio médio geométrico: 0,00169 m
- Diâmetro externo: 4,65 mm
