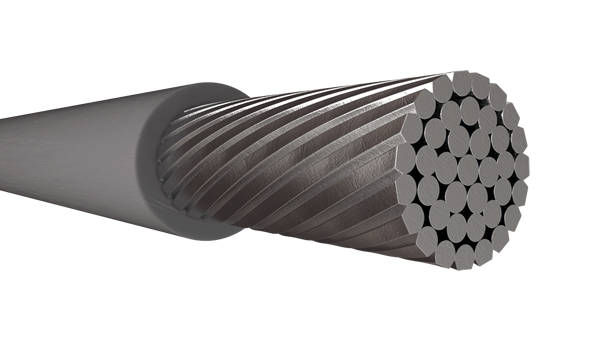

CONDUTOR
Alumínio nu têmpera H19.
COBERTURA
Composto polietileno reticulado XLPE 90°C na cor cinza, resistente aos raios ultravioleta e ao trilhamento elétrico (anti-tracking).
APLICAÇÃO
Em linhas aéreas de distribuição primária de energia elétrica localizada em regiões arborizadas ou onde é necessário maior segurança e confiabilidade.
NORMAS APLICÁVEIS
NBR 11873: Cabos cobertos com material polimérico para redes distribuição aérea de energia elétrica fixados em espaçadores, em tensões de 13,8KV a 34,5KV.
|
DADOS CONSTRUTIVOS E VALORES NOMINAIS |
||||
|
CLASSE DE TENSÃO 15 KV |
||||
|
SEÇÃO (mm²) |
ESPESSURA DA COBERTURA |
DIÂMETRO EXTERNO |
MASSA LÍQUIDA (kg/Km) |
CLASSE |
|
1×35 |
3,00 |
14,50 |
190 |
2 |
|
1×50 |
3,00 |
15,30 |
240 |
2 |
|
1×70 |
3,00 |
16,80 |
320 |
2 |
|
1×95 |
3,00 |
18,50 |
400 |
2 |
|
1×120 |
3,00 |
20,20 |
500 |
2 |
|
1×150 |
3,00 |
21,30 |
580 |
2 |
|
1×185 |
3,00 |
23,10 |
695 |
2 |
|
CLASSE DE TENSÃO 25 KV |
||||
|
SEÇÃO (mm²) |
ESPESSURA DA COBERTURA |
DIÂMETRO EXTERNO |
MASSA LÍQUIDA (kg/Km) |
CLASSE |
|
1×35 |
4,00 |
15,70 |
240 |
2 |
|
1×50 |
4,00 |
16,80 |
285 |
2 |
|
1×70 |
4,00 |
18,30 |
370 |
2 |
|
1×95 |
4,00 |
20,10 |
460 |
2 |
|
1×120 |
4,00 |
21,50 |
560 |
2 |
|
1×150 |
4,00 |
22,80 |
650 |
2 |
|
1×185 |
4,00 |
24,80 |
770 |
2 |
