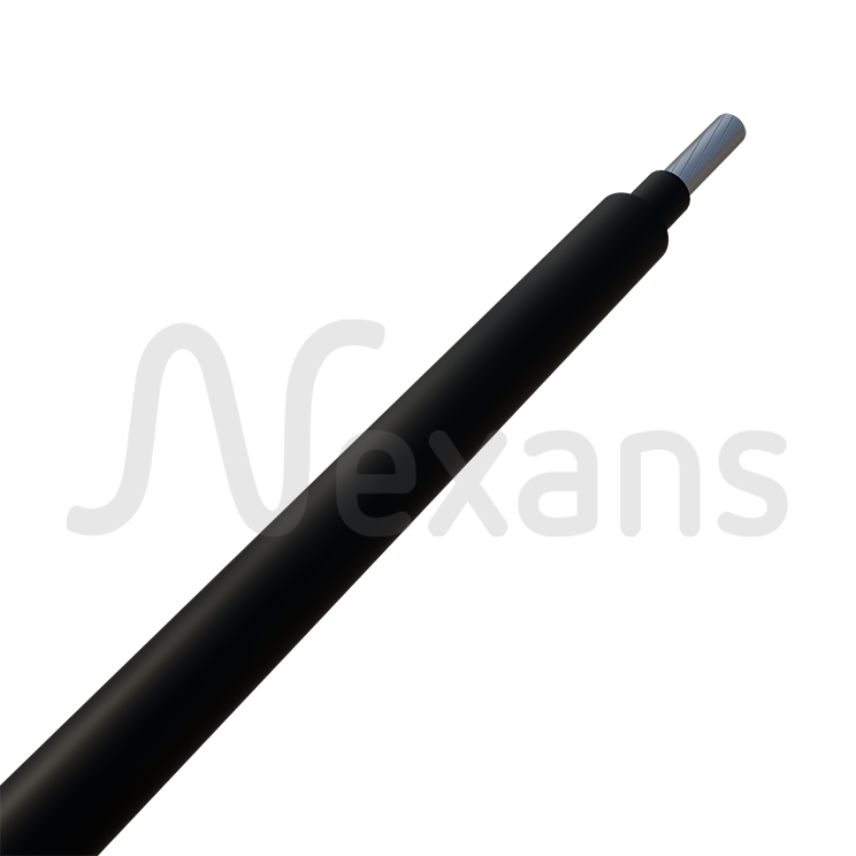

O cabo de alumínio isolado em XLPE com cobertura em PVC é constituído por um condutor de alumínio compactado ou não, composto por fios de alumínio, com isolação em XLPE, na cor preta e com cobertura em PVC
Padrões
-
ProductABNT NBR 7287/92
Application
Aplicações
Os cabos isolados com cobertura são recomendados para circuitos de alimentação e distribuição de energia elétrica desde as subestações e instalações industriais de grande porte até pequenos edifícios comerciais.
Dados Construtivos
1) Condutor
Fios de alumínio, encordoamento classe 2.
2) Isolação
Polietileno Reticulado (XLPE), para 90°C, na cor preta.
Classe de Tensão:
0,6/1kV
Temperatura de Operação:
Regime normal: 90°C, Sobrecarga: 130°C e Curto-circuito: 250°C
FIPEX AL 1x10mm2 0.6/1kV PT
Referência Nexans 43803
- Acondicionamento: Comprimento cortado (2000m)
- Tipo de condutor: Circular, encordoado
- Seção nominal do condutor: 10 mm²
- Número de fios de alumínio: 7
- Diâmetro do condutor: 4,1 mm
- Espessura da isolação: 0,7 mm
- Espessura da cobertura: 1 mm
- Diâmetro Externo: 7,8 mm
- Massa aprox.: 80,51 kg/km
- Diameter Aluminium Wire: 1.35 mm
- Diâmetro externo: 7,9 mm
- Espessura da cobertura: 1,4 mm
- Espessura da isolação: 0,7 mm
- Lance nominal: 700 m
FIPEX AL 1x16mm2 0.6/1kV PT
Referência Nexans 45579
- Acondicionamento: Comprimento cortado (2000m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 16 mm²
- Número de fios de alumínio: 7
- Diâmetro do condutor: 4,7 mm
- Espessura da isolação: 0,7 mm
- Espessura da cobertura: 1 mm
- Diâmetro Externo: 8,5 mm
- Massa aprox.: 105,6 kg/km
- Diameter Aluminium Wire: 1.72 mm
- Diâmetro externo: 8,9 mm
- Espessura da cobertura: 1,4 mm
- Espessura da isolação: 0,7 mm
- Lance nominal: 550 m
FIPEX AL 1x25mm2 0.6/1kV PT
Referência Nexans 26839
- Acondicionamento: Comprimento cortado (1000m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 25 mm²
- Número de fios de alumínio: 7
- Diâmetro do condutor: 5,9 mm
- Espessura da isolação: 0,9 mm
- Espessura da cobertura: 1,1 mm
- Diâmetro Externo: 10,5 mm
- Massa aprox.: 132,2 kg/km
- Diameter Aluminium Wire: 2.16 mm
- Diâmetro externo: 9,92 mm
- Espessura da cobertura: 1,1 mm
- Espessura da isolação: 0,9 mm
- Lance nominal: 700 m
FIPEX AL 1x35mm2 0.6/1kV PT
Referência Nexans 52186
- Acondicionamento: Comprimento cortado (1000m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 35 mm²
- Número de fios de alumínio: 7
- Diâmetro do condutor: 7,0 mm
- Espessura da isolação: 0,9 mm
- Espessura da cobertura: 1,1 mm
- Diâmetro Externo: 11,5 mm
- Massa aprox.: 181 kg/km
- Diameter Aluminium Wire: 2.55 mm
- Diâmetro externo: 11,51 mm
- Espessura da cobertura: 1,4 mm
- Espessura da isolação: 0,9 mm
- Lance nominal: 600 m
FIPEX AL 1x50mm2 0.6/1kV PT
Referência Nexans 26968
- Acondicionamento: Comprimento cortado (1000m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 50 mm²
- Número de fios de alumínio: 7
- Diâmetro do condutor: 8,1 mm
- Espessura da isolação: 1,0 mm
- Espessura da cobertura: 1,2 mm
- Diâmetro Externo: 13 mm
- Massa aprox.: 213,3 kg/km
- Diameter Aluminium Wire: 2.96 mm
- Diâmetro externo: 12,45 mm
- Espessura da cobertura: 1,2 mm
- Espessura da isolação: 1,0 mm
- Lance nominal: 400 m
FIPEX AL 1x70mm2 0.6/1kV PT
Referência Nexans 38127
- Acondicionamento: Comprimento cortado (1000m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 70 mm²
- Número de fios de alumínio: 19
- Diâmetro do condutor: 9,8 mm
- Espessura da isolação: 1,1 mm
- Espessura da cobertura: 1,2 mm
- Diâmetro Externo: 15 mm
- Massa aprox.: 307,7 kg/km
- Diameter Aluminium Wire: 2.21 mm
- Diâmetro externo: 14,7 mm
- Espessura da cobertura: 1,4 mm
- Espessura da isolação: 1,1 mm
- Lance nominal: 600 m
FIPEX AL 1x70mm2 0.6/1kV PT
Referência Nexans 31351
- Acondicionamento: Comprimento cortado (1000m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 70 mm²
- Número de fios de alumínio: 19
- Diâmetro do condutor: 9,7 mm
- Espessura da isolação: 1,1 mm
- Espessura da cobertura: 1,2 mm
- Diâmetro Externo: 15,1 mm
- Massa aprox.: 307,7 kg/km
- Diameter Aluminium Wire: 2.21 mm
- Diâmetro externo: 15,1 mm
- Espessura da cobertura: 1,4 mm
- Espessura da isolação: 1,1 mm
- Lance nominal: 600 m
FIPEX AL 1x95mm2 0.6/1kV PT
Referência Nexans 26969
- Acondicionamento: Comprimento cortado (1000m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 95 mm²
- Número de fios de alumínio: 19
- Diâmetro do condutor: 11,5 mm
- Espessura da isolação: 1,1 mm
- Espessura da cobertura: 1,3 mm
- Diâmetro Externo: 17 mm
- Massa aprox.: 396,1 kg/km
- Diameter Aluminium Wire: 2.61 mm
- Diâmetro externo: 16,11 mm
- Espessura da cobertura: 1,3 mm
- Espessura da isolação: 1,1 mm
- Lance nominal: 550 m
FIPEX AL 1x120mm2 0.6/1kV PT
Referência Nexans 49832
- Acondicionamento: Comprimento cortado (500m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 120 mm²
- Número de fios de alumínio: 19
- Diâmetro do condutor: 12,9 mm
- Espessura da isolação: 1,2 mm
- Espessura da cobertura: 1,3 mm
- Diâmetro Externo: 18,5 mm
- Massa aprox.: 487,3 kg/km
- Diameter Aluminium Wire: 2.86 mm
- Diâmetro externo: 18,35 mm
- Espessura da cobertura: 1,5 mm
- Espessura da isolação: 1,2 mm
- Lance nominal: 400 m
FIPEX AL 1x150mm2 0.6/1kV AZC
Referência Nexans 57087
- Acondicionamento: Comprimento cortado (500m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 150 mm²
- Número de fios de alumínio: 19
- Diâmetro do condutor: 14,3 mm
- Espessura da isolação: 1,4 mm
- Espessura da cobertura: 1,4 mm
- Diâmetro Externo: 20,5 mm
- Massa aprox.: 569,8 kg/km
- Diameter Aluminium Wire: 3.17 mm
- Diâmetro externo: 19,8 mm
- Espessura da cobertura: 1,4 mm
- Espessura da isolação: 1,4 mm
- Lance nominal: 600 m
FIPEX AL 1x185mm2 0.6/1kV AZC
Referência Nexans 26808
- Acondicionamento: Comprimento cortado (500m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 185 mm²
- Número de fios de alumínio: 37
- Diâmetro do condutor: 16,0 mm
- Espessura da isolação: 1,6 mm
- Espessura da cobertura: 1,4 mm
- Diâmetro Externo: 22,5 mm
- Massa aprox.: 709,8 kg/km
- Diameter Aluminium Wire: 2.55 mm
- Diâmetro externo: 21,8 mm
- Espessura da cobertura: 1,4 mm
- Espessura da isolação: 1,6 mm
- Lance nominal: 500 m
FIPEX AL 1x240mm2 0.6/1kV PT
Referência Nexans 39266
- Acondicionamento: Comprimento cortado (500m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 240 mm²
- Número de fios de alumínio: 37
- Diâmetro do condutor: 18,4 mm
- Espessura da isolação: 1,7 mm
- Espessura da cobertura: 1,5 mm
- Diâmetro Externo: 25,5 mm
- Massa aprox.: 918,7 kg/km
- Diameter Aluminium Wire: 2.92 mm
- Diâmetro externo: 24,8 mm
- Espessura da cobertura: 1,7 mm
- Espessura da isolação: 1,7 mm
- Lance nominal: 400 m
FIPEX AL 1x240mm2 0.6/1kV PT
Referência Nexans 26801
- Acondicionamento: Comprimento cortado (500m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 240 mm²
- Número de fios de alumínio: 37
- Diâmetro do condutor: 18,0 mm
- Espessura da isolação: 1,5 mm
- Espessura da cobertura: 1,5 mm
- Diâmetro Externo: 24,96 mm
- Massa aprox.: 912,4 kg/km
- Diameter Aluminium Wire: 2.92 mm
- Diâmetro externo: 24,96 mm
- Espessura da cobertura: 1,7 mm
- Espessura da isolação: 1,7 mm
- Lance nominal: 400 m
FIPEX AL 1x300mm2 0.6/1kV PT
Referência Nexans 52188
- Acondicionamento: Comprimento cortado (500m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 300 mm²
- Número de fios de alumínio: 37
- Diâmetro do condutor: 20,7 mm
- Espessura da isolação: 1,8 mm
- Espessura da cobertura: 1,6 mm
- Diâmetro Externo: 28,5 mm
- Massa aprox.: 1150 kg/km
- Diameter Aluminium Wire: 3.29 mm
- Diâmetro externo: 27,85 mm
- Espessura da cobertura: 1,8 mm
- Espessura da isolação: 1,8 mm
- Lance nominal: 300 m
FIPEX AL 1x400mm2 0.6/1kV PT
Referência Nexans 26987
- Acondicionamento: Comprimento cortado (400m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 400 mm²
- Número de fios de alumínio: 61
- Diâmetro do condutor: 23,4 mm
- Espessura da isolação: 2,0 mm
- Espessura da cobertura: 1,7 mm
- Diâmetro Externo: 31,5 mm
- Massa aprox.: 1432 kg/km
- Diameter Aluminium Wire: 2.9 mm
- Diâmetro externo: 30,8 mm
- Espessura da cobertura: 1,7 mm
- Espessura da isolação: 2,0 mm
- Lance nominal: 450 m
FIPEX AL 1x500mm2 0.6/1kV PT
Referência Nexans 26196
- Acondicionamento: Comprimento cortado (400m)
- Tipo de condutor: Circular, encordoado compactado
- Seção nominal do condutor: 500 mm²
- Número de fios de alumínio: 59
- Diâmetro do condutor: 26,6 mm
- Espessura da isolação: 2,2 mm
- Espessura da cobertura: 1,8 mm
- Diâmetro Externo: 35,5 mm
- Massa aprox.: 1797 kg/km
- Diameter Aluminium Wire: 3.29 mm
- Diâmetro externo: 34,6 mm
- Espessura da cobertura: 1,8 mm
- Espessura da isolação: 2,2 mm
- Lance nominal: 350 m
