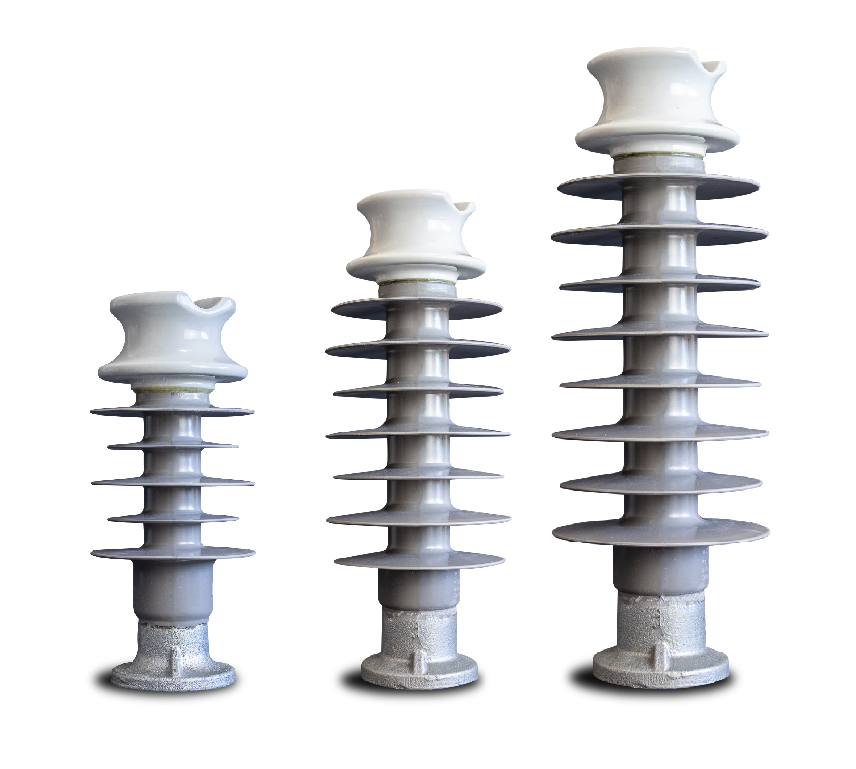

Isoladores Poliméricos Pilar para Redes de Distribuição IPBPL.

Os isoladores poliméricos BALESTRO tipo Pilar, série IPBPL, são fabricados para utilização em cruzetas de aço ou madeira. Aplicados em redes de distribuição de energia elétrica, podem substituir os isoladores de pino convencionais de porcelana ou vidro, ou isoladores tipo pilar em porcelana. Outra possível aplicação é como isolador tipo poste em linhas de M.T. (diretamente fixado ao poste, na horizontal ou outro ângulo qualquer).

Os isoladores poliméricos tipo Pilar são fabricados a partir de um bastão (alma) de fibras de vidro de elevada resistência mecânica, o qual é fixado nas ferragens terminais (sendo a ferragem terminal inferior em ferro de liga especial zincado a quente e a superior podendo ser do mesmo material ou em alumínio). Posteriormente é aplicado sobre este conjunto o revestimento isolante em borracha de silicone, obtendo-se um isolador compacto, leve, de grande resistência mecânica e de elevada resistência às intempéries.

A Balestro possui um moderno laboratório de testes para realizar, além de ensaios de rotina e de recebimento, ensaios de tipo em toda sua linha de produtos, garantindo produtos de qualidade e confiabilidade.

Vantagens

• Dimensões compactas, resultando em isoladores mais leves que os convencionais, reduzindo o custo das estruturas, do transporte e armazenamento, da mão-de-obra de instalação, etc;
• Imunidade ao vandalismo;
• Elevada resistência aos esforços mecânicos de tração, flexão, torque e impacto;
• Baixo nível de RIV;
• Excelente desempenho às intempéries, principalmente em ambientes de elevado grau de poluição, graças às características peculiares do invólucro de silicone, como a hidrofobicidade, que torna a resistência superficial do isolador alta, mesmo em condições de chuva, evitando a formação de filmes contínuos de água, de bandas secas e arcos na superfície do isolador, mantendo a hidrofobicidade mesmo em condições de poluição;
• Especialmente indicado para orla marítima, neste caso reduz os custos de manutenção da rede e a freqüência de lavagens;
• Moldados em uma única peça, garantindo excelente hermeticidade, impedindo o ingresso de água ou resíduos no interior dos isoladores, aumentando sua vida útil;
• Maior isolamento elétrico entre o cabo e o aterramento (ddp), característica que aumenta significativamente o desempenho do produto em relação aos convencionais.

• Tensões de 15kV, 25kV, 34kV e 36kV
• Dimensões compactas, resultando em isoladores mais leves;
• Imunidade ao vandalismo;
• Elevada resistência à esforços estáticos e dinâmicos (tração, compressão, flexão);
• As propriedades hidrofóbicas do composto de silicone permitem um desempenho superior a outros materiais;
• Processo de injeção em peça única, garantindo excelente hermeticidade, impedindo o ingresso de umidade ou resíduos no interior dos isoladores.
• Utilizados em redes aéreas compactas, sistemas eólicos e solares.
•Núcleo de fibra de vidro ECR (Electrical Corrosion Resistent) e resina epoxy, garantindo total segurança e maior vida útil.

Características Mecânicas

Nota (1): Para isoladores com terminal superior de diâmetro 73mm, acrescentar 7 mm à altura do isolador

Características Elétricas

Devido aos constantes desenvolvimentos de materiais e técnicas, as informações deste catálogo estão sujeitas a alterações sem prévio aviso. Outros modelos mediante consulta.
