Nexans EPR105-PVC AL 20/35kV

O cabo Nexans EPR105-PVC AL é um cabo de média tensão, variando de 3,6/6 kV até 20/35 kV. Sua característica principal é a sua isolação composta de EPR 105, permitindo que ele opere a uma temperatura de até 105ºC em regime permanente, resultando em uma capacidade de condução de corrente aumentada. Possui uma cobertura de PVC (ST2), condutor de alumínio, classe 2 de encordoamento, tipo compactado.

Padrões

Product

ABNT NBR 6251 ; ABNT NBR 7286 ; ABNT NBR NM 280
Installation

ABNT NBR 14039

Aplicação

Os cabos Nexans EPR105-PVC AL são ideais para aplicações em circuitos isolados de alimentação e distribuição de energia em subestações, instalações industriais e comerciais, onde são previstos cabos com condutores ade aluminínio. Podem ser instalados em diversas condições, incluindo ao ar livre, em eletrodutos, canaletas, instalações subterrâneas, banco de dutos ou bandejas. Em comparação com cabos convencionais isolados em EPR, HEPR ou XLPE, que têm uma temperatura máxima do condutor de 90 °C, os cabos Nexans EPR105-PVC AL podem operar com uma temperatura do condutor em regime contínuo de até 105 °C, resultando em uma capacidade de condução de corrente aumentada. Além disso, possuem espessura coordenada de isolação, conforme NBR 6251, o que resulta em dimensões externas reduzidas em comparação com cabos convencionais isolados em EPR, HEPR ou XLPE.

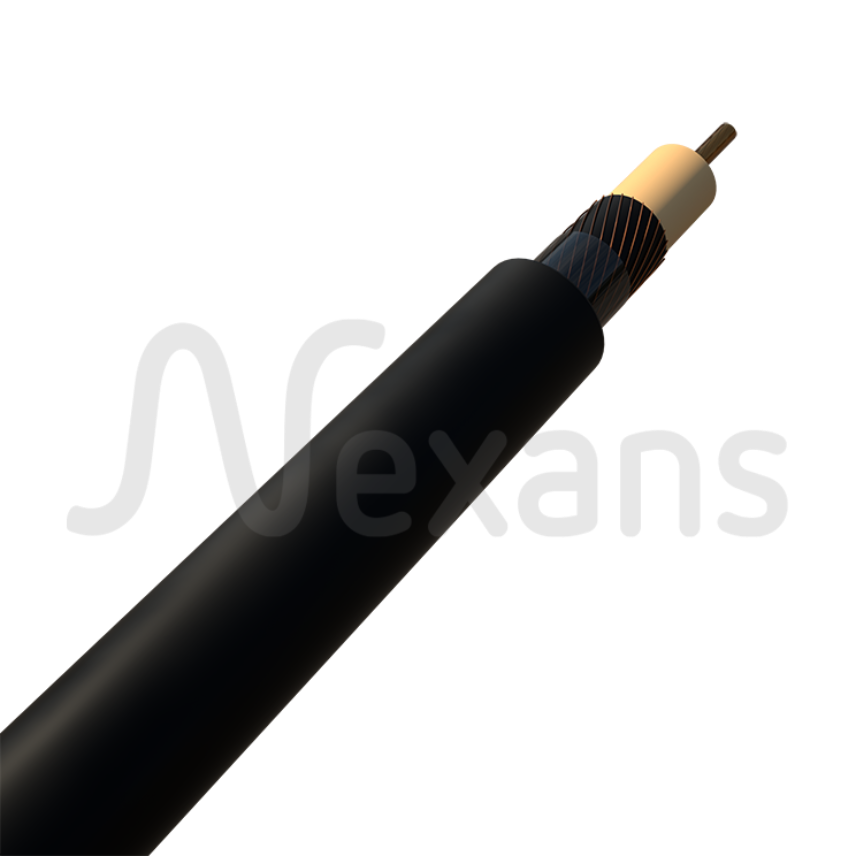

Construção

1.Condutor: Formado por fios de alumínio, redondo compactado, classe 2 de encordoamento, conforme NBR NM 280.

2.Blindagem do condutor: Composto termofixo semicondutor extrudado.

3.Isolação: Composto termofixo de borracha etileno propileno (EPR 105) para temperatura de operação no condutor de 105 °C, atendendo aos requisitos físicos prescritos pela NBR 6251.

4.Blindagem da isolação: Blindagem não metálica à base de composto termofixo semicondutor extrudado e de fácil remoção à frio e fabricação em processo de triple extrusão e sistema dry-curing – nitrogênio.

5.Blindagem metálica: Constituída por fios de cobre, aplicados helicoidalmente sobre a blindagem da isolação, com seção mínima de 6 mm2 conforme NBR 6251. Para diferentes seções de blindagem, solicitar mediante previa consulta.

6.Cobertura: Composto termoplástico de Policloreto de Vinila (PVC) na cor preta, atendendo aos requisitos físicos prescritos pela NBR 6251, tipo ST2.

Identificação:

São fornecidos na cor preta com marcação sequencial da metragem.

Regime de operação:

Os limites térmicos em regime de operação estão de acordo com a ABNT NBR 6251.

Regime permanente: 105ºC

Regime de sobrecarga: 140ºC

Regime de curto-circuito: 250ºC

Nota:

Dimensões e parâmetros determinados com base nos valores nominais, portanto, sujeitos as tolerâncias previstas nas especificações e variações de fabricação.
Todos os desenhos, projetos, especificações, planos e detalhes de pesos, tamanhos e dimensões contidos na documentação técnica ou comercial da Nexans são apenas indicativos e não devem vincular a Nexans ou ser tratados como constituindo uma representação por parte da Nexans, estando sujeitos a uma revisão ou atualização sistêmica sem qualquer comunicação formal ou prévia, seguindo as normas referenciadas.
