O cabo Nexans HEPR-SHF1 (antigo EP-DRY Afitox) é um cabo de média tensão, variando de 3,6/6 kV até 20/35 kV. Ele oferece uma proteção superior nas condições de incêndio com resistência à propagação do fogo, fumaça e gases tóxicos, resistência à radiação solar e composição não halogenada, assegurando um ambiente mais seguro. Isolado em HEPR de alta qualidade e protegido por uma cobertura em SHF1, este cabo é projetado para resistir às condições mais exigentes. Veja os detalhes técnicos a seguir:

Padrões

Product

ABNT NBR 16132; ABNT NBR 6251 ; ABNT NBR NM 280
Installation

ABNT NBR 14039
Test

ABNT NBR NM-IEC 60332-3-24

Aplicação

Os cabos Nexans HEPR-SHF1 são ideais para aplicações em circuitos isolados de alimentação e distribuição de energia em subestações, instalações industriais e comerciais. Podem ser instalados em diversas condições, incluindo ao ar livre, em eletrodutos, canaletas, instalações subterrâneas, banco de dutos ou bandejas. Por apresentarem características retardantes ao fogo associado à baixa emissão de fumaça e gases tóxicos -que representam os maiores riscos em um incêndio. são indicados para instalações em locais com alta densidade de ocupação de pessoas e condições de fuga difíceis. Além disso, possuem espessura coordenada de isolação, conforme NBR 6251, o que resulta em dimensões externas reduzidas em comparação com cabos convencionais isolados em EPR, HEPR ou XLPE.

Construção

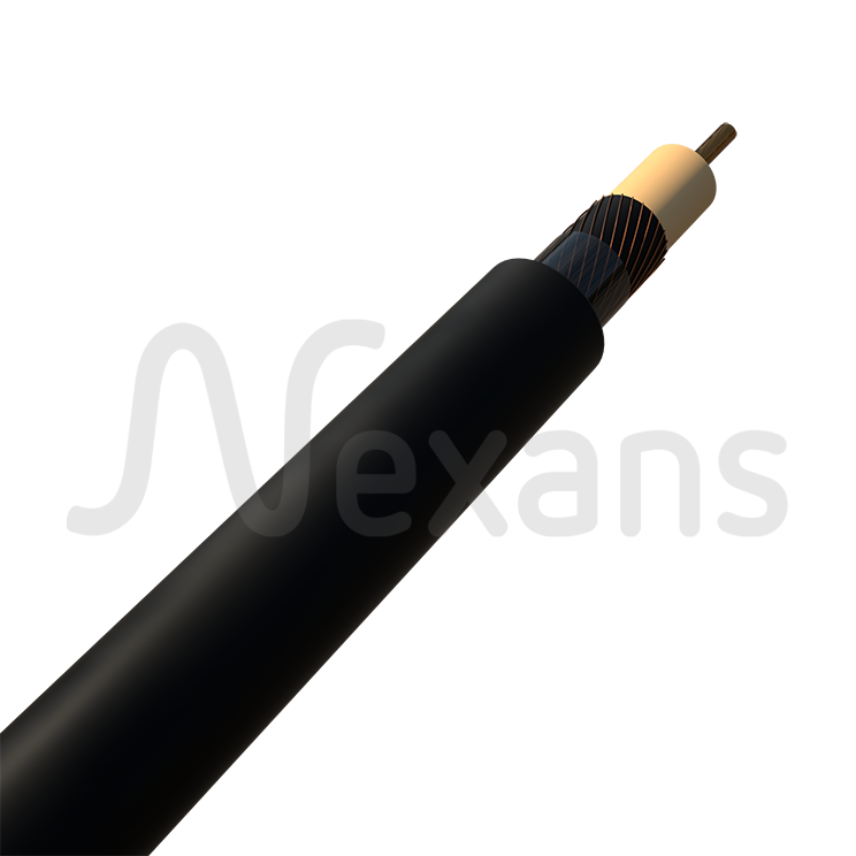

1.Condutor: Formados por fios de cobre nu, condutividade mínima 100% IACS, têmpera mole, atendendo à classe 2 de encordoamento tipo compactado.

2.Blindagem do condutor: Composto termofixo semicondutor extrudado.

3.Isolação: Composto etilenopropileno de alto módulo (HEPR), para temperatura máxima de 90ºC em regime permanente.

4.Blindagem da isolação: Blindagem não metálica à base de composto termofixo semicondutor extrudado e de fácil remoção à frio e fabricação em processo de triple extrusão e sistema dry-curing – nitrogênio.

5.Blindagem metálica: Constituída por fios de cobre, aplicados helicoidalmente sobre a blindagem da isolação, com seção mínima de 6 mm2 conforme NBR 6251. Para diferentes seções de blindagem, solicitar mediante previa consulta.

6.Cobertura: Composto termoplástico não halogenado, tipo SHF1, na cor preta.

Identificação:

São fornecidos na cor preta com marcação sequencial da metragem.

Regime de operação:

Os limites térmicos em regime de operação estão de acordo com a ABNT NBR 6251.

Regime permanente: 90ºC (*)

Regime de sobrecarga: 130ºC

Regime de curto-circuito: 250ºC

(*)

Como um requisito adicional, a Nexans Brasil utiliza neste linha de produtos, compostos que atendem à temperatura de operação em regime permanente de até 105°C (EPR105).
