Nexans XLPE-HDPE TR AL 25kV

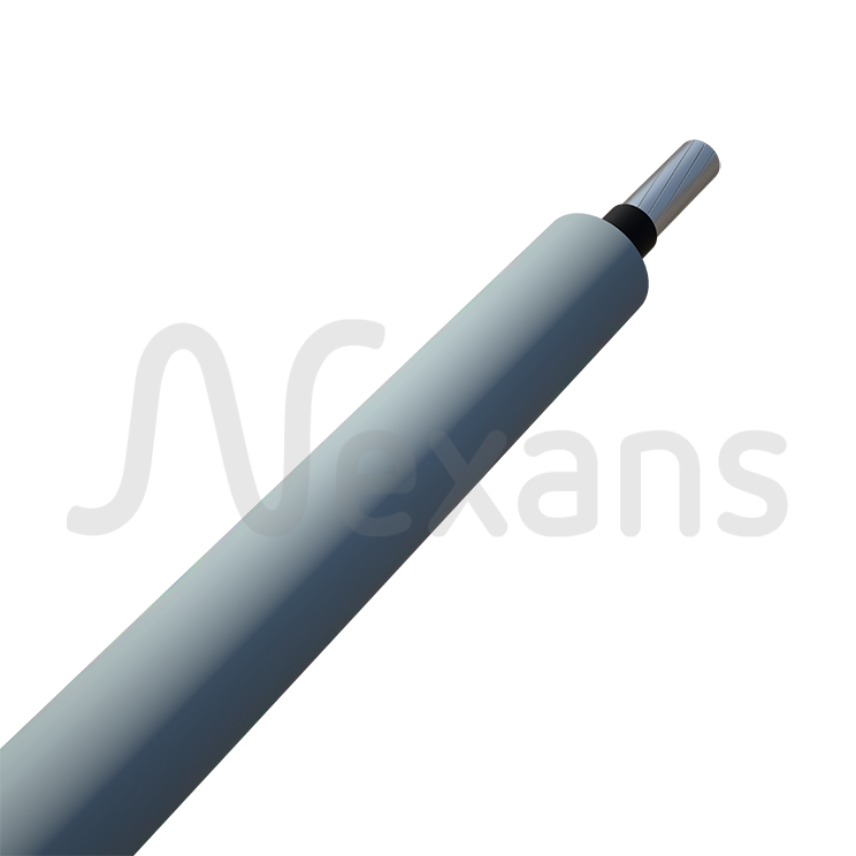

O cabo Nexans XLPE-HDPE TR AL (antigo FIPEX TR) é um cabo coberto – não isolado*, variando de 15 kV até 35 kV. Esse cabo é ótimo para redes de distribuição aérea compacta, por sua resistência a intempéries, trilhamento elétrico, radiação ultravioleta e abrasão mecânica. Possui uma dubla cobertura, (primeira capa (capa interna) em composto termofixo de XLPE e a segunda capa (capa externa) em polietileno de alta densidade HDPE, condutor de alumínio, classe 2 de encordoamento, tipo compactado. *Nota: Estes cabos não possuem blindagem da isolação, portanto não são considerados cabos isolados.

Padrões

Product

ABNT NBR 6251 ; ABNT NBR NM 280; ABNT NBR 11873

Aplicação

A utilização de condutores nus em linhas aéreas de distribuição de energia, principalmente em regiões arborizadas, leva a frequentes desligamentos em razão do eventual contato dos galhos com o condutor. Isso se dá pelo fato do condutor não ter nenhum tipo de proteção e ficar totalmente exposto ao ambiente e, por esse motivo, as intervenções por manutenção são frequentes, causando transtornos à população.

Com o objetivo de melhorar a qualidade da distribuição de energia, a Nexans traz como solução a linha de cabos Nexans XLPE-HDPE TR AL para média tensão com aplicação nas redes de distribuição aérea compacta.

Os cabos Nexans XLPE-HDPE TR AL possibilitam maior confiabilidade no fornecimento de energia elétrica, diminuindo manutenções corretivas e quedas de energia inesperadas, além do convívio harmonioso com o meio ambiente, reduzindo drasticamente a poda de árvores e minimizando a poluição visual do ambiente.

Construção

1.Condutor: Formado por fios de alumínio liga 1350, redondo compactado, classe 2 de encordoamento, conforme NBR NM 280, condutividade MÍN. 61% IACS, opcionalemente com bloqueio, resistência à tração MÍN 130 MPa.

2.Blindagem do condutor: Composto termofixo semicondutor extrudado (opcional para classes 15kV e 25kV).

3.Cobertura interna: Composto termofixo de Polietileno Reticulado (XLPE) para temperatura de operação no condutor de 90°C, atendendo aos requisitos físicos prescritos pela NBR 6251.

4.Cobertura externa: Composto termofixo Polietileno de alta densidade HDPE resistente a intempéries, trilhamento elétrico (>2,75kV), radiação ultravioleta e abrasão mecânica, na cor Cinza.

Identificação:

São fornecidos na cor cinza com marcação conforme previsto pela NBR6251 e sequencial da metragem.

Nota: Para condições ambientais mais severas, são recomendados os cabos na cor azul com resistência ao trilhamento mais elevado (>5kV).

Regime de operação:

Os limites térmicos em regime de operação estão de acordo com a ABNT NBR 6251.

Regime permanente: 90ºC

Regime de sobrecarga: 100ºC

Regime de curto-circuito: 250ºC

Nota:

Dimensões e parâmetros determinados com base nos valores nominais, portanto, sujeitos as tolerâncias previstas nas especificações e variações de fabricação.
Todos os desenhos, projetos, especificações, planos e detalhes de pesos, tamanhos e dimensões contidos na documentação técnica ou comercial da Nexans são apenas indicativos e não devem vincular a Nexans ou ser tratados como constituindo uma representação por parte da Nexans, estando sujeitos a uma revisão ou atualização sistêmica sem qualquer comunicação formal ou prévia, seguindo as normas referenciadas.
