Nexans XLPE-PVC 20/35kV

O Cabo Nexans XLPE-PVC (antigo FIPEX BF) é um cabo de média tensão com condutor de cobre de classe 2. A isolação XLPE permite alcançar temperatura de operações de até 90ºC. A sua capa é de PVC. Ele é disponível em diferentes classe de tensão de 3,6/6 kV e até 20/30 kV e diferentes seções de condutor : de 35 mm² até 500mm².

Padrões

Product

ABNT NBR 6251 ; ABNT NBR 7287 ; ABNT NBR NM 280
Installation

ABNT NBR 14039

Aplicação

O Cabo Nexans XLPE-PVC é projetado para circuitos isolados de alimentação e distribuição de energia em subestações, instalações industriais e comerciais. Ele pode ser instalado ao ar livre, em eletrodutos, canaletas, banco de dutos ou bandejas.

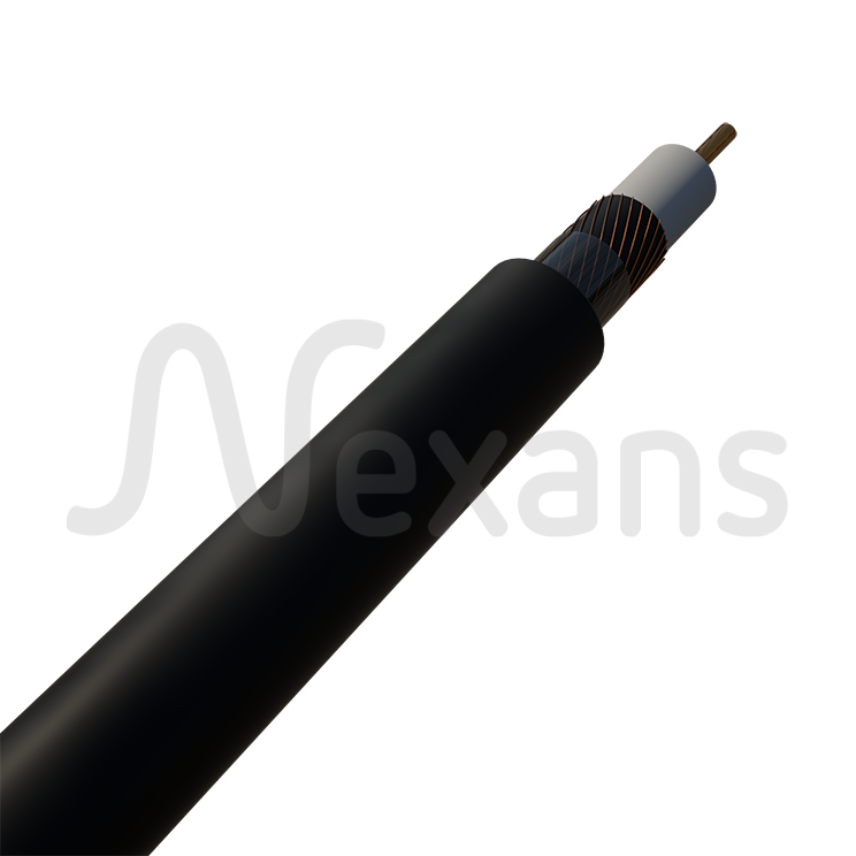

Construção

1.Condutor: Formados por fios de cobre nu, condutividade mínima 100% IACS, têmpera mole, atendendo à classe 2 de encordoamento tipo compactado.

2.Blindagem do condutor: Composto termofixo semicondutor extrudado.

3.Isolação: Composto termofixo de Polietileno Reticulado (XLPE) para temperatura de operação no condutor de 90°C, atendendo aos requisitos físicos prescritos pela NBR 6251.

4.Blindagem da isolação: Blindagem não metálica à base de composto termofixo semicondutor.

5.Blindagem metálica: Constituída por fios de cobre, aplicados helicoidalmente sobre a blindagem da isolação, com seção mínima de 6 mm2 conforme NBR 6251. Para diferentes seções de blindagem, solicitar mediante previa consulta.

6.Cobertura: Composto termoplástico de Policloreto de Vinila (PVC) na cor preta, isento de chumbo, atendendo aos requisitos físicos prescritos pela NBR 6251, tipo ST2.

Identificação:

São fornecidos na cor preta com marcação conforme previsto pela NBR6251 e sequencial da metragem.

Regime de operação:

Os limites térmicos em regime de operação estão de acordo com a ABNT NBR 6251.

Regime permanente: 90ºC

Regime de sobrecarga: 130ºC

Regime de curto-circuito: 250ºC

Nota:

Dimensões e parâmetros determinados com base nos valores nominais, portanto, sujeitos as tolerâncias previstas nas especificações e variações de fabricação.
Todos os desenhos, projetos, especificações, planos e detalhes de pesos, tamanhos e dimensões contidos na documentação técnica ou comercial da Nexans são apenas indicativos e não devem vincular a Nexans ou ser tratados como constituindo uma representação por parte da Nexans, estando sujeitos a uma revisão ou atualização sistêmica sem qualquer comunicação formal ou prévia, seguindo as normas referenciadas.
